程力汽车集团股份有限公司东风系列洗扫车结构、功能概述

     东风6立方道路洗扫车是我司研发的新一代洗扫结合式道路清扫专用车辆，采用二类Ⅳ底盘改装，具有路面清洗、路面清扫 路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

(一)适用范围

1.城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙等路面、路沿的日常清洁工作。

2. 工地、厂区等干道的清洗、清扫。

(二)结构设计和组成部分

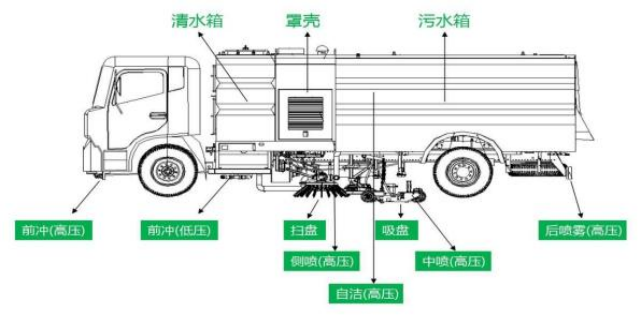

由洗扫作业部分及行走部分等组成。包括二类汽车底盘、副梁、副发动机、风机、离合器、高压水泵、洒水泵、清水箱、副发机机仓、后水箱+垃圾箱、扫盘、吸盘、组合式喷杆、液压系统、电控系统、水路系统、气路系统、前冲、后喷雾、 自洁装置等组成。

(三)产品功能介绍及展示

1.洗扫

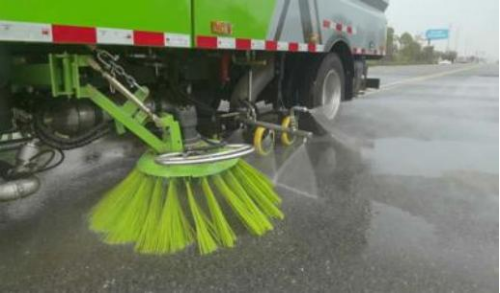

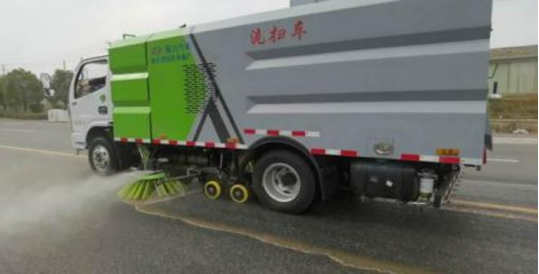

工作原理：副发动机驱动液压 油泵、高压水泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、 旋转，左右扫刷在扫盘的旋转带动下将两侧的垃圾扫至吸盘前方，同时，高压水泵将来自清水箱的清洁 水加压后通过高压管路控制阀等分别输送到吸盘内喷水杆和左、右喷水杆，经扇形高压喷嘴喷出的扇形水帘组成一 总宽不小于 3.5m 的U 形水刀将地面附着物冲起。吸盘利用风机产生的负压， 将垃圾经风管吸入垃圾箱贮存。根据作业环境的情况，右立扫均可独立控制，  有 “全洗扫”、“右洗扫”、“全清扫” 、“右清扫” 4 种作业模式可选择。

2.路沿和路沿石立面洗刷：在洗扫作业过程中，对高于路面的人行道和立面墙体，可打开左、右喷杆上的路沿清洗弯管上的球阀，高压水经喷水管喷水，形成的高压水幕可完成路沿和路沿石立面洗刷。

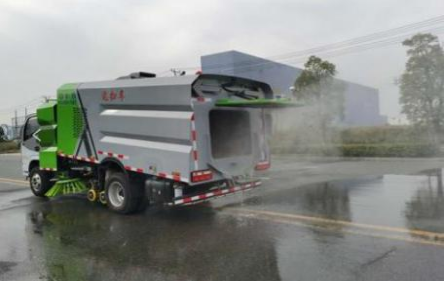

3.后喷雾降尘：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。为避免车辆在作业过程中扬起的灰尘造成二次污染，可打开后喷雾开关，高压水流经喷嘴以雾状喷出，洒落地面，可有效降底空气中的浮尘，达到净化空气的目的。

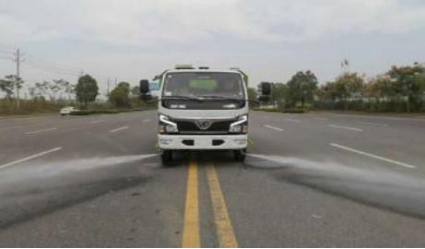

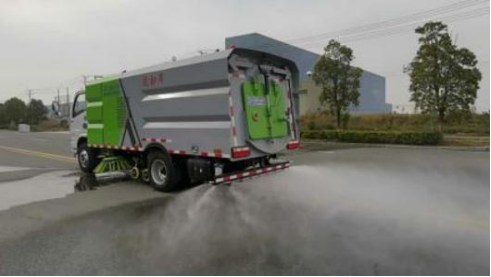

4.低压冲洗：对环境较干净的路面，可启动低压冲洗功能，由底盘取力器驱动洒水泵，实现洒水车低压冲洗功能。

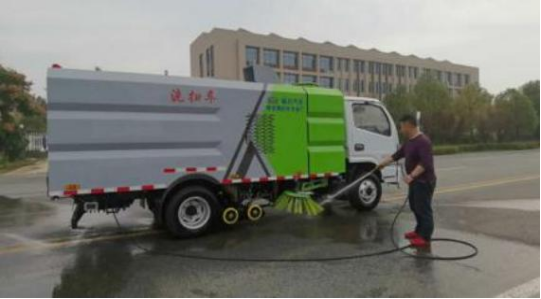

5.高压清洗:整车配备20米自动缠绕卷盘和高压长枪一把，便于用户驻车清洗车辆，保持车辆清洁，避免灰尘的积落引起油路、气路堵塞，影响车辆使用寿命。

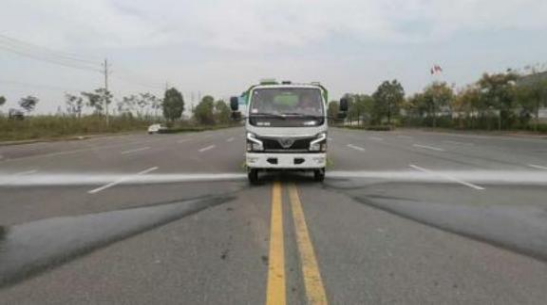

6.车前定点冲洗装置：高压水泵带动，可配合洗扫作业，前期可对路面定点污垢进行冲洗清理，并避免洗扫作业时扬尘。又可在较干净的路面配合低压冲洗作业，进行路面降燥处理。

7.自洁功能：为避免垃圾箱倾灰过程中，垃圾箱内固态垃圾残渣吸附在箱体内,长时间会造成箱体腐蚀，影响产品使用寿命，在箱内加装自洁喷头，产生的高压水流可将垃圾残渣全部冲出箱外。

程力的洗扫车是一种省时、省钱、省力、高效节能环保的新理念环卫产品。

(四)1.产品优点：高性能环保

高效洗扫车利用高压水流及倾斜扫刷将垃圾扫至吸盘前面，在风机产生的负压作业下，风流在闭合的回路中将垃圾吸入垃圾箱中贮存，整个作业过程均是物理原理，不会产生化学废料或垃圾外泄对环境的二次污染，同时，后喷雾的降尘有效的降低了空气中粉尘浓度，  解决粉尘污染问题。洗扫洁净度高，该车型齐全的功能解决不同路面环境的作业，一次作业洗扫效率达 98%以上，定点冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右侧喷杆清洗方式，可对路面、沟缝、弯道处、路沿上等处的灰尘、垃圾均能处理干净，确保环境干净、整洁。

2.配制高

(1) 底盘：采用东风原厂国六3308轴距二类底盘，配置高、动力强劲、爬坡有力、各部位均进行加强设计处理，质量稳定，售后服务体系健全（发动机可选

(2) 上装：中置2扫盘，中置吸盘。液压摆线马达，免维护离心风机，进口高压水泵 (前冲/侧喷/中喷/后喷雾/侧冲洗车水枪/垃圾箱自洁装置) ，万向高压路沿清洗，豪威低压水泵，新西山电子隔膜水泵，不锈钢垃圾箱。不锈钢高压管路，西门子控制开关，尾部LED箭头灯，机油、垃圾箱、水箱均带防溢或低水位语音报警装置。倒车及洗扫状态室内监视器，20m高压冲洗卷盘。(选装配置：以上车型可加装雪铲、雪滚、电子水炮等装置)

(3) 水箱、垃圾箱结合结构力学及审美观念，采用不锈钢材料经数控折弯后一次焊接成型，加工精度高、质量可靠、整齐美观，既保障了整车结构强度的需求又满足用户的审美需求；整车喷涂工艺采用进口乘用客车喷涂工艺为标准，工艺性强、表面光洁度及可靠性高。工艺设计，层次明显，立体感强。

(4) 电控系统：智能电控操作系统 (含驾驶室操作系统、及尾部共两套操作系统、工作语音播报系统及报警系统、驾驶室安装右、后两路监控系统)，便于驾驶员在车辆行进过程中实时观察车辆周边情况及作业状态，并调整作业模式，安全性高。

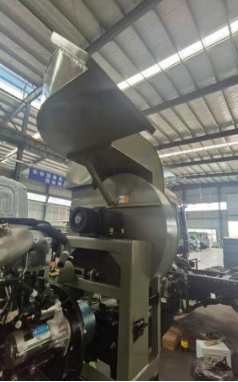

(5)高效离心风机

高效免维护离心风机，风机效率高，使用寿命长，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损。

(6) 便利的PTO接口

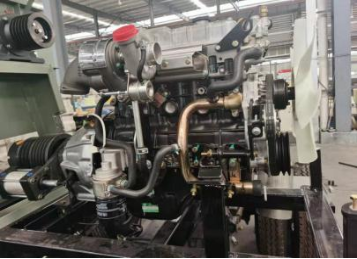

副发动机采用五十铃87马力，副发动机通过侧取力口 (PTO口) 直接驱动液压泵，提高传递效率，减少支撑座过渡，节省油耗减少用户使用成本，有效的减少故障率。

3.作业范围广

从几十微米灰尘至 30-50mm 的石子、砖头、树叶、饮料水瓶等杂物，一次作业均能全部去除。路面最大清扫宽度 ≈3200mm，最大清扫能力48000m2/h。

4.结构简单，易损件少

整车上装 90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性，拆卸方便，易于更换，维护费用低，更换效率高。

5.水箱、垃圾箱容积大，作业时间长：

水箱容积可达 3m³，垃圾箱总容积达 2.5m3 ，可适宜长时间作业。

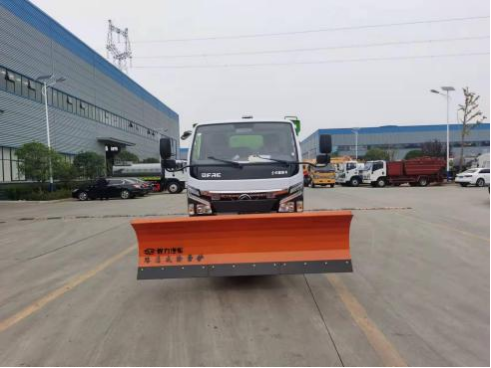

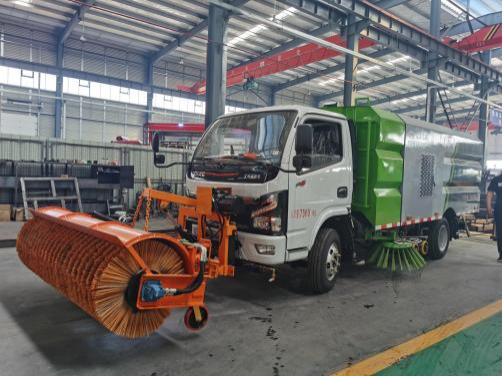

  可加装雪铲雪滚：（选装）

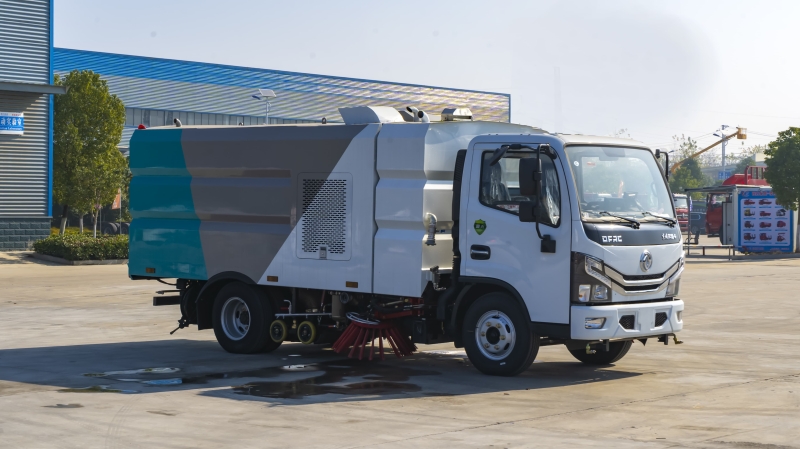

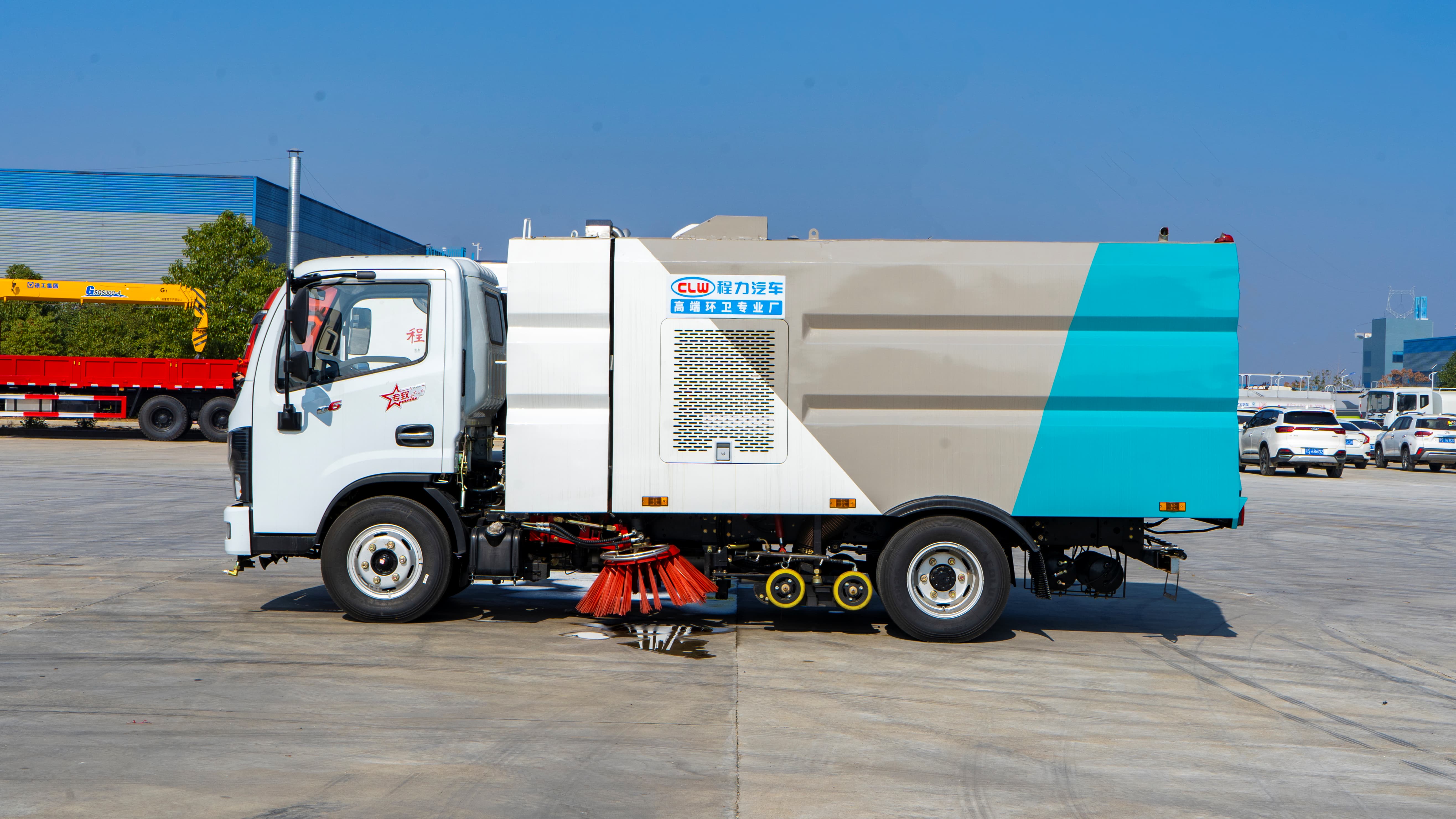

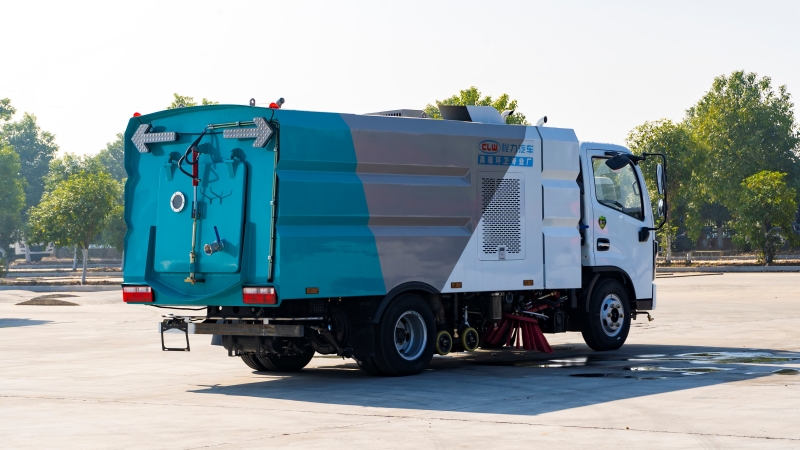

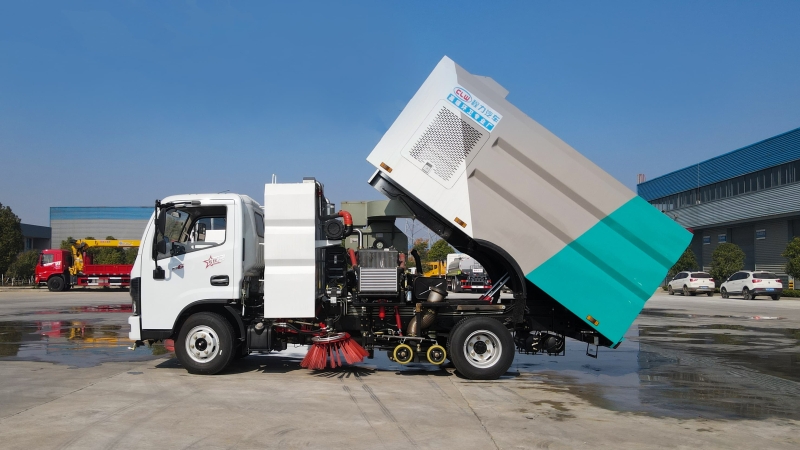

东风6立方道路洗扫车图片
