1、参数配置
车辆型号 | CLW5180TXC6型吸尘车 | |||
二类底盘型号 | EQ1185LJ9CDE | |||
轴距 | 4500 | |||
发动机型号 | 底盘发动机 | D4.0NS6B195 | ||
YCS04200-68 | ||||
副发动机 | 玉柴 | |||
发动机额定功率 | 底盘发动机 | 143KW | ||
147KW | ||||
副发动机 | 140马力 | |||
排放 | GB17691-2018国Ⅵ | |||
加速行驶车外噪声 | ≤84dB（A），满足噪声二阶段要求 | |||
最高车速 | 105km/h | |||
最大爬坡角 | 30% | |||
接近角/离去角 | 19/8,19/9 | |||
质量参数 | 整备质量 | 10800，11500 kg | ||
最大总质量 | 18000kg | |||
尺寸参数 | 外形尺寸（长×宽×高） | 8220X2550X3180 | ||
最小离地高度 | 360mm | |||
吸扫作业 | 清扫效率 | ≥95% | ||
最大吸入粒度 | 110mm | |||
吸扫宽度 | 2.4m | |||
最大清扫能力 | 51000 m2/h | |||
碟形盘刷外伸尺寸 | ≥400mm | |||
吸扫行驶速度 | 3-15 km/h | |||
水箱 | 水箱容积 | 3.5m³ | ||
垃圾箱 | 垃圾箱额定容量 | 7.0 m³ | ||
卸料门开启角度 | ≥85° | |||
液压系统 | 型式 | 开式、电气控制 | ||
主要元件 | 齿轮泵、液压马达、液压缸、电磁阀 | |||
系统压力 | 16MPa | |||
液压油箱容量 | 60L | |||
油温 | 60 ˚C | |||
电气系统 | 型式 | DC24V | ||
电压 | 24V | |||
蓄电池 | 24V（2只12V串联） | |||
扫盘装置 | 型式 | 后置两个扫盘，液压马达驱动。 | ||
钢丝扫刷 | 300MM，600MM | |||
扫盘角度 | 前倾：4-6度外倾：4-7度 | |||
后置吸盘 | 型式 | 单吸口，液压控制，弹簧悬浮。 | ||
吸口直径 | 320mm | |||
过滤筒 | 12个 | |||
2、随车工具
序号 | 名称 | 数量 | 备注 |
1 | 三爪 | 1个 | |
2 | 内六角扳手 | 1套 | |
3 | 通针 | 1套 | |
4 | 短气枪 | 1把 | |
5 | 开口扳手 | 1套 | |
6 | 排污口水带 | 1根 | |
7 | 消防栓加水带 | 1根 | |
8 | 消防栓扳手 | 1把 | |
9 | 排灰口伸缩杆 | 1根 | |
10 | 梅花防盗扳手 | 2把 | |
11 | 手动液压泵摇杆 | 1根 | 用于手动液压泵的启动 |
12 | 备胎 | 1个 |
3、随车备件
序号 | 名称 | 型号 | 单位 | 数量 |
1 | 圆盘钢丝扫刷 | 310*Φ660，钢丝 | 个 | 2 |
2 | 吸盘轮外圈 | Φ230，黄色 | 个 | 5 |
3 | 吸尘软管 | Φ325*1.5 | 根 | 1 |
4 | 吸盘围皮 | 120*10，黑色夹布 | 套 | 1 |
5 | 密封条 | 30*40，三元乙丙 | 米 | 9 |
6 | 密封条 | 带龙骨，边卡 | 米 | 12 |
7 | 密封条 | 带龙骨，直卡 | 米 | 10 |
8 | 风机皮带 | XB-1956 | 根 | 5 |
9 | 水泵皮带 | XB-1700 | 根 | 3 |
10 | 洗车枪 | 2个枪嘴 | 把 | 1 |
11 | 喷嘴 | 6503S | 个 | 10 |
12 | 气吹水快接 | 3米 | 套 | 1 |
产品功能特点
1、工作原理
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至扫路车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动扫路车向前行走，扫至吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
降尘：垃圾箱内分层设计，扬尘经过滤筒过滤后将清洁的空气排出，颗粒状垃圾直接进入垃圾箱内；雨天或潮湿路面时，通过切换风道，所有垃圾直接以重力沉降方式进入垃圾箱内。吸入车厢体内的垃圾和粉尘经惯性分离、冲击分离和过滤分离等三级除尘，采用首创的干式除尘清灰机构，实现过滤系统自动清灰。
2、功能介绍
1）车辆采用“显示屏+控制器+CAN总线操作面板”的控制模式。可选择“干吸/湿吸”工作模式。作业起动和作业停止时，副发动机转速控制、吸嘴升降、扫盘收放等作业装置全由一键控制，操作简便。
2）“后置宽吸嘴”的布置方式。扫刷设计，可清除道路台阶死角垃圾，吸嘴能随地面状况自动找平，清扫能力大，清扫速度快。
3）便拆式辊刷结构，方便后期维护保养。
4）左、右扫盘独立或联动工作设计，既能独立清扫又能左右扫同时作业。
5）左、右侧冲独立或联动工作设计，既能独立冲洗又能左右冲洗同时作业。
6）采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
7）副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载起动和停机时与风机的自动脱离，降低对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
8）副发动机与离合器之间动力输出采用万向轴过渡减少共振，使各部件受力均衡，增加离合器、风机、水泵的使用寿命，方便后期维护保养。
9）进口液压阀组，能保证整车的液压动作的稳定性和流畅性。
.
10）优质液压马达，能保证扫盘的工作稳定性，使用寿命长。
11）精密无缝冷弯液压油管，内壁无氧化杂质，保证液压油路清洁，不堵阀。
12）在右侧、左侧、前部、后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器以监视作业效果；
13）具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的控制系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。
14）采用竖置滤筒结构，自动脉冲除尘，确保清扫洁净效果。
15）垃圾箱装配卸料滑板，箱内不积料。
16）绞龙卸料结构，卸料清灰无二次扬尘。
17）具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。
18）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。
19）碳钢防腐清水箱，不锈钢垃圾箱，强度高，可抗一般性腐蚀，增加箱体的使用寿命。
20）干湿两用独立风道设计，垃圾箱和滤筒仓隔断分仓，卸料时污水不倒流。
21）超宽后门且大于90度的开启角度，易于倾倒垃圾，清理垃圾箱。垃圾箱倾翻角度大于45度，易于倾倒垃圾。

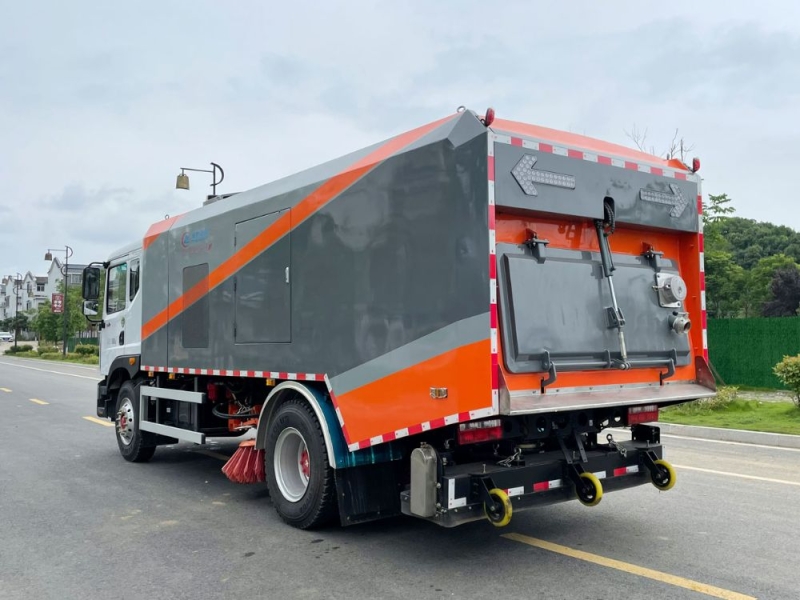

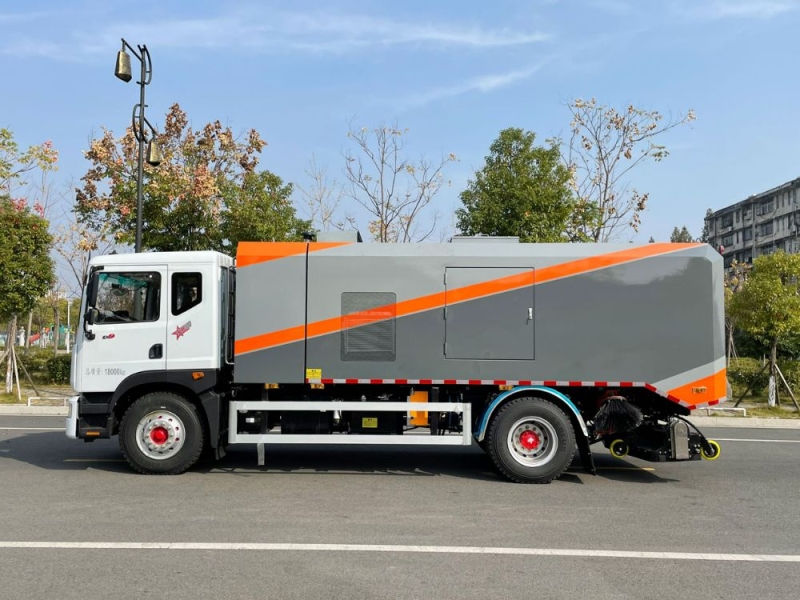

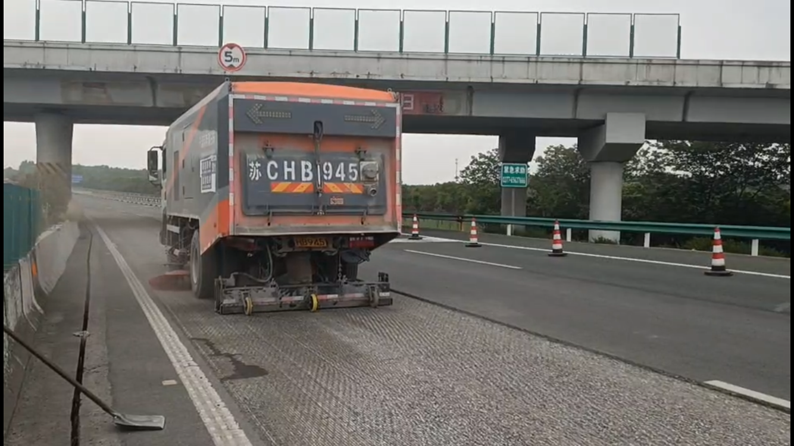

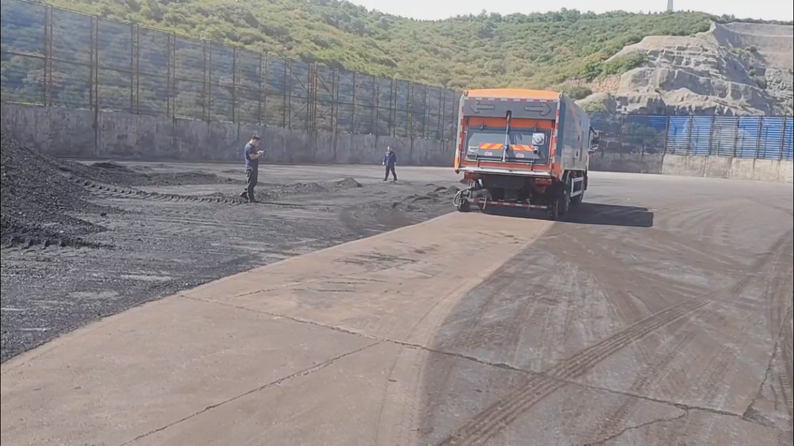

程力威牌吸尘车_11立方吸尘车照片
